Как да направиш шаблон за кутия, който наистина се затваря

Повечето безплатни шаблони за кутии са чертани за хартия. Изрежеш ли ги от истински картон или велпапе, кутията остава няколко милиметра къса, лепенката не стига, а езиците се запъват. Ето как да получиш шаблон, който пасва от първия път.

Накратко: премери нужния вътрешен размер и дебелината на картона и увеличи всеки панел с тази дебелина. После провери сгъването, увери се, че файлът е в мащаб 1:1, и режи с отделни линии за рязане и биговане.

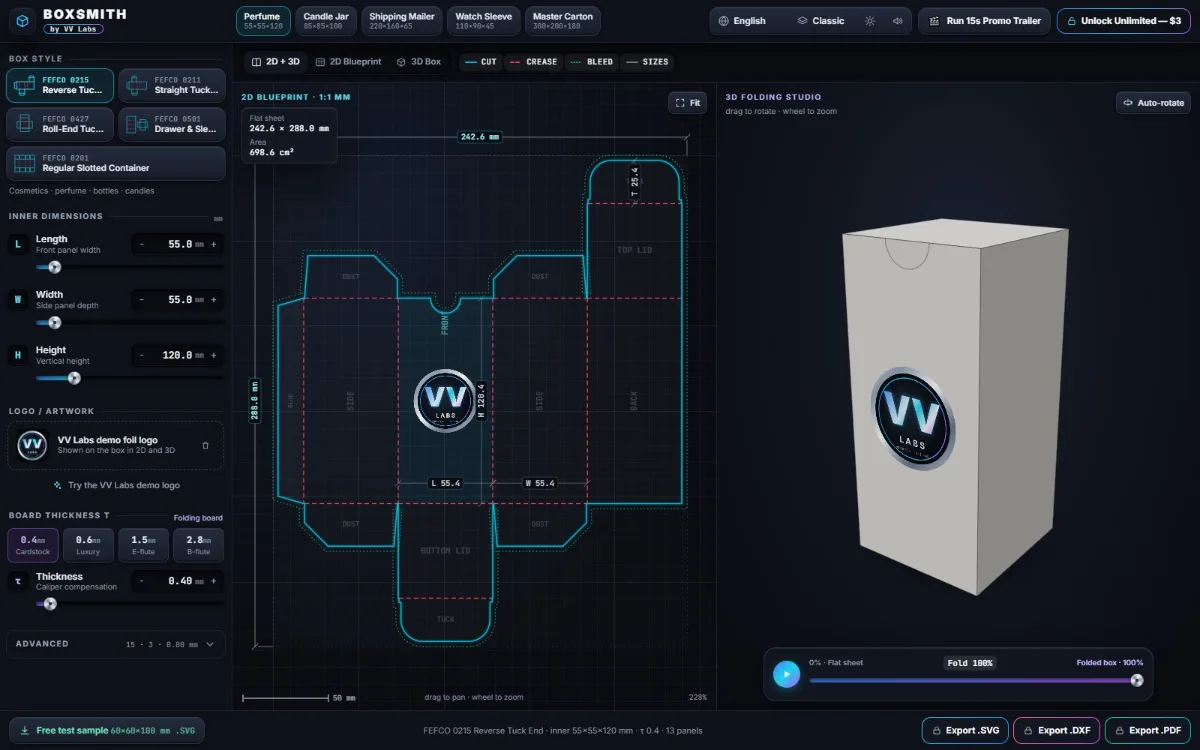

Студиото BoxSmith: разгъвка на кутия с обратни езици до сгънатата 3D кутия
Шаблонът (вляво) и същата кутия, сгъната в 3D (вдясно), в BoxSmith.

7-те стъпки

  1. Избери вида кутия

    Видовете кутии имат стандартни кодове от кода FEFCO, които печатниците и производителите разбират:

    ВидПодходящ за
    0215 Обратни езициКозметика, парфюми, бутилки, свещи
    0211 Прави езициПодаръчни и представителни кутии
    0427 Пощенска кутияОнлайн търговия и разопаковане
    0501 Чекмедже с ръкавЧасовници, бижута, подаръци
    0201 Стандартен кашонТранспортни кашони

  2. Премери вътрешния размер

    Премери дължината, ширината и височината на продукта и добави по 1–2 мм хлабина, за да влиза свободно. Това са вътрешните размери — мястото вътре в готовата кутия.

  3. Въведи дебелината на картона

    Всяка прегъвка на 90° „изяжда“ приблизително една дебелина на картона (τ). Премери я с шублер и я въведи; обичайни стойности са 0,4 мм картон, 0,6 мм луксозен картон, 1,5 мм E-вълна и 2,8 мм B-вълна. BoxSmith добавя нужното автоматично:

    ДобавкаСтойностЗащо
    Растеж на панела+τкутията се затваря по вътрешния размер
    Отстъп на ушите1,25τушите не опират в стените
    Хлабина на двойната стена2τдвойните стени лягат плътно
    Скосяване на лепенката15° + τбез издуване при горния биг

  4. Провери сгъването в 3D

    Премести плъзгача за сгъване от 0 % (плосък лист) до 100 % и завърти кутията. Виждаш как се затваря всеки капак, дали някой език би опрял и къде пада логото отпред.

  5. Провери мащаба 1:1, преди да режеш

    Изтегли безплатната мостра 60×60×100 мм и я отвори в Illustrator, Inkscape или LightBurn: лицевият панел трябва да е точно 60,4 мм (60 мм вътре + 0,4 мм картон). Ако печаташ PDF, избери 100 % / действителен размер и премери лентата от 50 мм.

  6. Изтегли и режи

    Лазер или Cricut: изтегли SVG или DXF. Задай слоя CUT за пълно рязане, а CREASE за биговане или слаб проход. Печатница: изтегли PDF — в него е слоят BLEED, така че цветът излиза отвъд линията на рязане.

  7. Сгъни и залепи

    Първо прегъни по всички бигове. Залепи страничния шев за лепенката, изчакай да хване и затвори езиците или капаците.

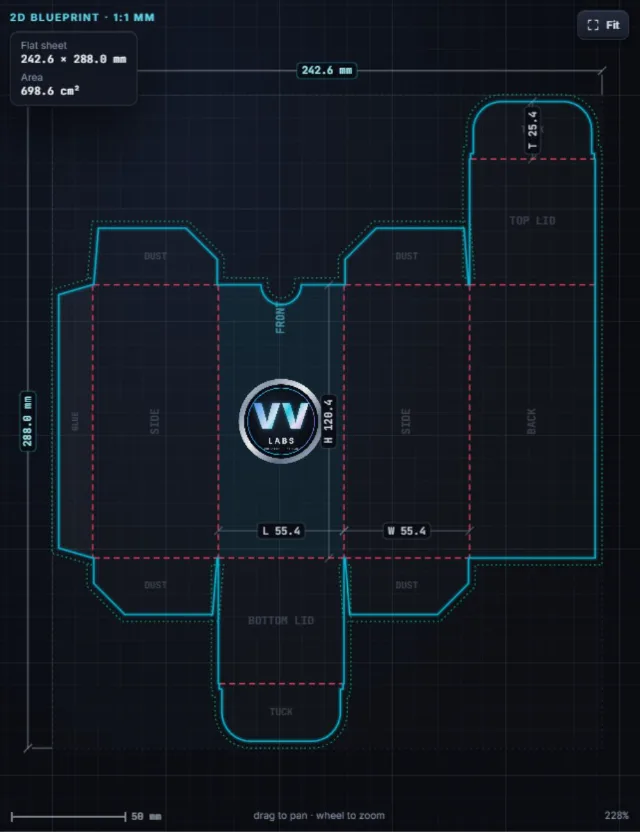

Разгъвка с линии за рязане, биговане и отстъп
Рязане (плътна), биговане (пунктир) и отстъп (точки) — в отделни слоеве.

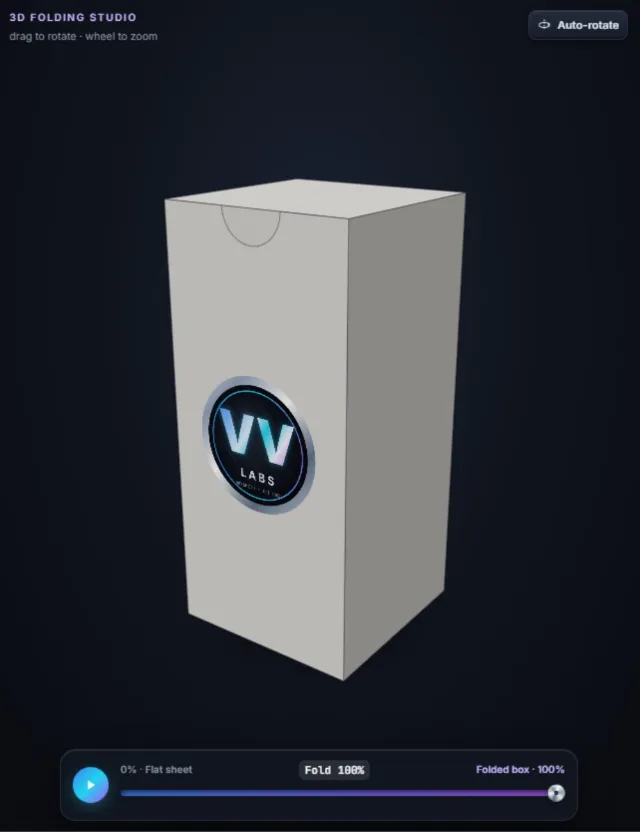

Сгънатата кутия в 3D с лого на лицевия панел
Същият шаблон, сгънат, с логото отпред.

Направи своята сега

BoxSmith работи в браузъра и файловете ти не напускат устройството. Студиото и мострата са безплатни; неограниченият експорт в SVG, DXF и PDF струва еднократно $3.
